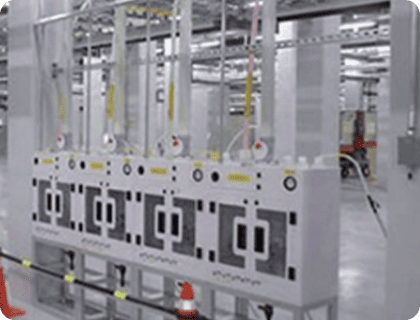

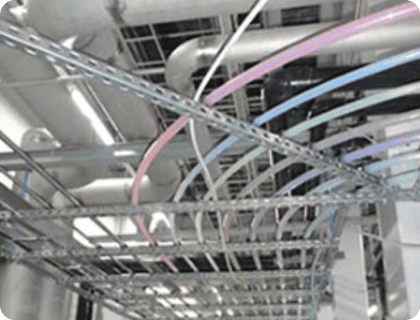

Fotos von der Baustelle
- Eigenschaften

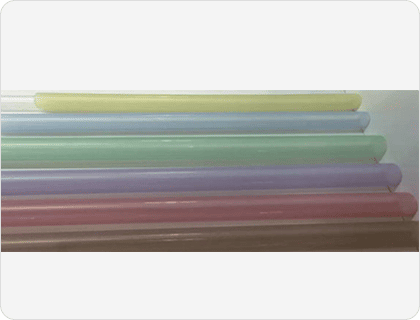

- Minimale Risikofaktoren und effektive Augenpflege durch die farbliche Gestaltung von Rohrleitungen nach pharmakologischen Gesichtspunkten
- Minimierung von Leakpoints durch den Bau von langen Strecken
- Arbeitskomfort & Baukosten 30% Download durch All-in-One-Bauweise
- Sehr gute Abriebfestigkeit
- Betriebstemperatur bis zu 5000℉ (260℃)
- Maker vorstellen
– Maker
– Einführung
Spezielle Rohrleitungskomponenten und -dienstleistungen
Reinigung, Prüfung und Verpackung im Reinraum der Klasse-10 nach ISO-Standard
Reinigung, Prüfung und Verpackung im Reinraum der Klasse-10 nach ISO-Standard
- Produkt einführen
(SUS316L + ElectroPolishing) Roll-Produkt ermöglicht die Montage ohne
Schweißpunkte bis zu 200 m Länge
- Minimierung der Entstehung von Rohrleitungen Particle & Metalion
- Reduzierung von Schweißpunkten reduziert Bauzeit und Personalkosten

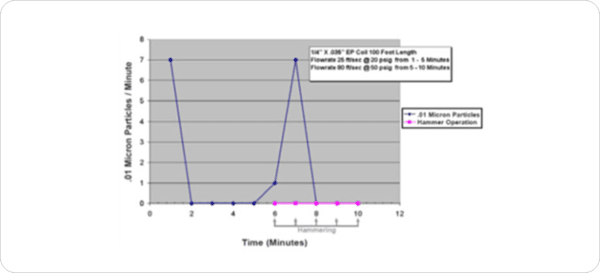

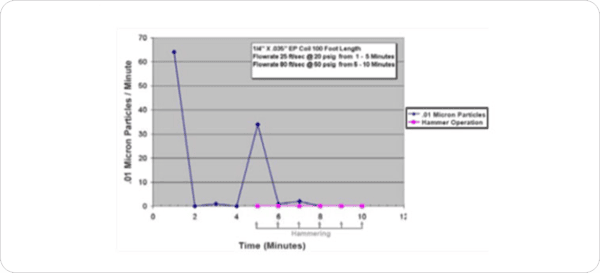

- Evaluierung von EP-Coil Tube
※Nach 10 Minuten Partikelerkennung überprüfen (auch Fehler bei Personen innerhalb von 10 Minuten beheben)
Partikelprüfung #1 – 180º Biegen → Straight restauration
Partikelprüfung Nr. 2 – Roller mit gerade Biegung verwenden
- warum EP-Coil Tube verwenden?
- Schweißen von SUS-Rohrleitungen
- Methode zur Verbindung von Rohrleitungen durch Schmelzen von Schweißbändern mit hoher Temperatur
- Tabelle der Zusammensetzung der Schweißnähte
| KST-316 Schweißmetallkomponenten | ||||||||
|---|---|---|---|---|---|---|---|---|
| C | Si | Mn | P | S | Cr | Ni | Mo | Etc |
| 0.06 | 0.73 | 1.18 | 0.028 | 0.012 | 18.30 | 12.50 | 2.25 | - |
- Anwendung der EP-Coil Tube
- Weniger Schweißen = Weniger Schwachstellen -> weniger Metallauflösungspunkte
- Schweißmenge mit 400m bei der Arbeit
| Schweißmenge mit 400m bei der Arbeit | ||
|---|---|---|
| EP-Coil Tube | Stick-Tube | |
| Meldungsmenge (ea) | 1 | 67 |
| Metalldichte (ppb) | 1.49 | 100 |
- Anwendung des Global Business EP-Coil
- Eine neue Zeile wurde 2016 mit TSMC, Intel, Micron und mehr gestartet.

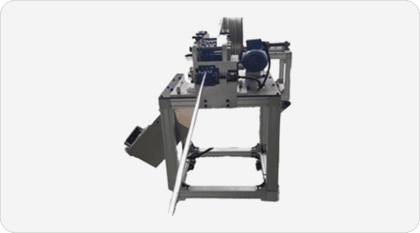

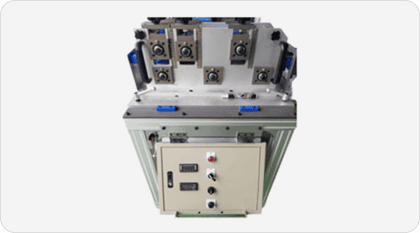

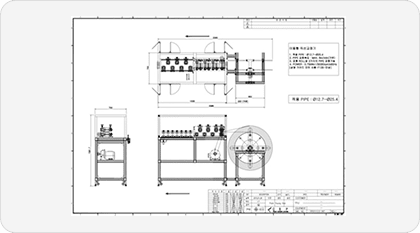

- Reißmaschinen für Stangen
- Art
- 1. Größe des Rohres in uns:1/8"~1/2"
- 2. Typ: 1Mobil
- 3. Straighting Längen : Individuell einstellbar
※ 1/2″ ~ １“ Reißmaschine
- Die Auswahlanleitung Solrez für den Prozess
| Verfahren | Kompound-N | Betriebstemperatur(ºC) | Farbe | Äquivalente Kompound |
|---|---|---|---|---|
| Metall-CVD-Verfahren LP-CVD Oxidation Diffusion Lamp Anneal RTP Ash ALD |
8318 | 320 | Hellgelb | 4079,8900 7075UP,653 |
| 8107 | 320 | Schwarz | 4079,8900 7075UP,653 | |
| 9578 | 300 | Hellgelb | 9100, 9300M XRZ | |
| 9575 | 300 | Weiß | 8475, 8575 | |
| 9568 | 280 | Hellgelb | 8002 | |
| 9566 | 280 | Weiß | E-38 | |
| Feuchte Ätzung Foto Lithograypy Stripping Kupferbeschichtung |
9308 | 250 | Hellgelb | 8002.93 |
| 9307 | 250 | Schwarz | 6375UP | |
| 7709 | 230 | Amver transluzent | Amor crystal | |
| 7708 | 230 | Hellgelb | Ultic Armor | |
| 6907 | 220 | Schwarz | - | |
| 6607 | 250 | Schwarz | Fluoraz888 | |
| 5901 | 200 | Blau | - |
- Leitfaden zur Auswahl der Kompounds von Solrez
| Kombinierte Zahl | Betriebstemperatur(ºC) | Farbe | Equlvalent Kompound | Empfehlen |
|---|---|---|---|---|
| 8318 | 320 | Light yellow | 4079, 8900, 7075UP, 653 | Oxidationsdiffusion(02, N2, CI2) Metal CVD(NF3, SiH4, F2, CI2) |
| 8107 | 320 | Black | 4079,8900,7075UP,653 | Oxidationsdiffusion(02, N2, CI2) Metal CVD(NF3, SiH4, F2, CI2) |
| 9578 | 300 | Light yellow | 9100,9300,XRZ | PECVD/ALD/HDPCVD (TMS, SiH4, NH3, NF3, SiF4) |
| 9575 | 300 | White | 8475, 8575 | Infrarotlicht |
| 9568 | 280 | Light yellow | 8002 | Ash(2, CF4, NH3, CHF3), Dry etch |
| 9566 | 280 | White | E-38 | Ash(2, CF4, NH3, CHF3), Dry etch |
| 9308 | 280 | Light yellow | 8002, 9300 | Feuchte Ätz, Streifen, Kupferplattierung (HN03,HF,H3PO4,H202,CuSO4) |
| 9307 | 250 | Black | 6375UP | |
| 7709 | 230 | Amber translucent | Amor-Kristall | Alle CVD,Dry Etch und Plasma-Ashing Ausrüstung für Halbleiter und LCD |
| 7708 | 230 | Light yellow | Ultic Armor | |
| 6907 | 220 | Black | - | Ausgezeichnete Lösungsmittelbeständigkeit (FKM) |
| 6607 | 250 | Black | Fluoraz888 | Nass etch |
| 5901 | 220 | Blue | - | O2,O3 Plasma |
- Hochtemperatur FFKM Spezial-O-Ring

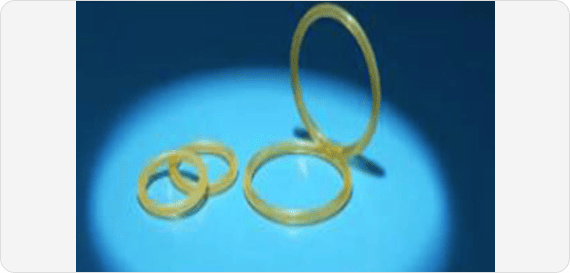

- Klasse: Solrez8318
- Material: FFKM
- Betriebstemperatur: 320
- Farbe: hellgelb
- Härte: 75(Shore A)
- Zugfestigkeit: 14,2MPA
- Ausdehnung: 210%
- Kompressionsmenge: 18%(270℃ x 72 Stunden)
- Anwendung:
- Oxidationsdiffusion(O2,N2,CI2)
- Metal CVD(NF3,SiH4,F2,CI2)

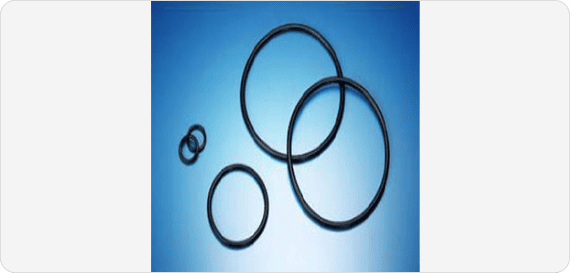

- Klasse: Solrez8107
- Material: FFKM
- Betriebstemperatur: 320
- Farbe: Black
- Härte: 75(Shore A)
- Zugfestigkeit: 12,2MPA
- Ausdehnung: 180%
- Kompressionssatz: 18%(200℃ x 72 Stunden)
- Anwendung:
- Oxidationsdiffusion(O2,N2,CI2)
- Metal CVD(NF3,SiH4,F2,CI2)
